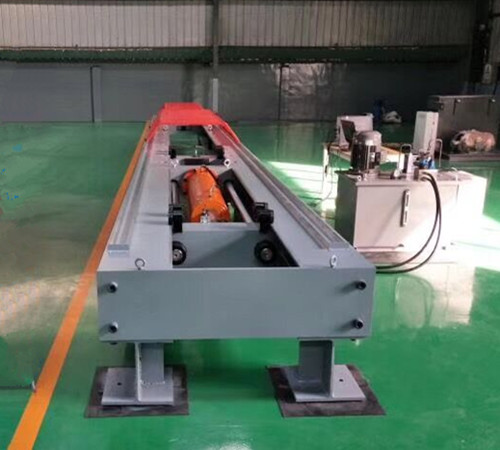

LAW系列微機控制臥式拉力試驗機
|
|
|
 |
試驗機類型：微機臥式拉力萬能試驗機
規格型號：LAW系列
試驗力：300KN/600KN/1000KN/2000KN
一、產品概述：
LAW系列臥式拉力試驗機主要由主機（框架結構）、固定橫梁、移動橫梁、加載系統以及相關試驗軟件部件等組成。增加鋼架結構將立式試驗變?yōu)榕P式試驗，這樣增加了拉伸空間（可以增加到十米以上，這是立式試驗做不到的）。臥式拉力試驗機滿足了大試樣、全尺寸試樣的試驗。臥式拉力試驗機分LAW－300、 LAW－600、 LAW－1000、 LAW－2000四種型號，主要用于材料和零部件的靜態拉伸性能試驗。臥式拉力試驗機可用于各種金屬材料、鋼索等的拉伸、廣泛用金屬制品、建筑結構、船艦、軍工等領域。
LAW-D系列臥式拉力試驗機采用機架整體鋼板焊接框架結構，單出桿雙作用活塞缸施加試驗力，液壓自動夾緊試樣，負荷傳感器測力，根據試樣規格長度可有級調整拉伸空間，計算機屏幕顯示試驗力及試驗曲線，按試驗方法的要求自動處理試驗數據，本機為煤電企業、煤礦機械設備、安全生產檢驗所、技術監督等行業的理想檢驗設備,適用于電線電纜、瓷瓶、雙鉤、鋼絞線、安全帶、腰繩、腳扣等產品的拉伸負荷,破壞等試驗,要求操作靈活方便,加載緩慢平穩,機體承載能力強等優點.
二、功能特點：
1、控制特點：采用純數字的鎖相環位置脈沖控制模式，無零飄、無失調。
2、加載裝置：采用高精度滾珠絲杠副傳動加載具有加載平穩、使用壽命長、穩定性好且節能的特點。
3、保護措施：具有軟件部分的超載、超位移保護，機械強制安全限位保護等措施。
4、軟件系統：簡單，可靠及功能強大的人機對話用戶操作界面。
5、試驗數據：開放的數據結構，無論是結果參數還是過程數據都允許用戶隨機調用，對科研與教學非常有利。
6、客戶報表：用戶自編輯報告功能，數據可方便的導入Excel、WORD表格，方便用戶后期處理。
7、設備特點：低噪聲、無油污污染、使用靈活方便可靠。
8、AD800全數字化微機控制多閉環材料試驗機測量及控制系統——可實現位移、應力、應變等閉環控制，且相互間平滑轉換無沖擊。可以滿足不同的試驗區間不同的試驗控制方式試驗需求：恒應力、恒應變、保載等特殊要求的場合；在試驗過程中按照設定程序自動的平滑切換。
9、試驗過程實現無沖擊切換，,以達特定試驗要求。
10、控制系統采用內置式不分檔設計，A/D轉換器采用美國BB公司，高精度轉換器，最高可實現200000 碼的分辨力，最快轉換速度高達400次/秒。
11、采用全數字化自適應PID控制環節，使復雜的控制操作變得簡單，機器的運行穩定性提高。
12、功能強大的手動操作盒，除具有調整自適應PID參數，一鍵式試驗按鍵功能等功能外，具有緊急安全切換功能。
三、技術參數：
|
型 號 |
LAW-300 |
LAW-600 |
LAW-1000 |
LAW-2000 |
|
最大試驗力 |
300KN |
600KN |
1000KN |
2000KN |
|
過載保護 |
滿量程的2%-5% |
|
試驗力測量精度 |
優于示值的±1%以內 |
|
試驗力測量范圍 |
試驗力滿量程的2%～100%FS |
|
位移示值極限誤差 |
≥2mm時優于示值的±0.5%以內 |
|
位移測量分辨率 |
0.005mm |
|
變形測量準確度 |
優于示值的±1% |
|
變形測量范圍 |
引伸計滿量程的2%-100%范圍內 |
|
力等速控制范圍 |
優于設定值±1% |
|
位移等速控制范圍 |
0.05mm～100mm |
|
位移等速控制精度 |
優于設定值±1% |
|
變形等速控制范圍 |
0.05%～100%FS |
|
變形等速控制精度 |
優于設定值±1% |
|
拉伸空間 |
0-10000mm（可根據客戶定做） |
|
有效試驗寬度 |
根據客戶要求特殊定做 |
|
油缸行程 |
根據客戶要求特殊定做 |
|
加載方式 |
液壓系統加載 | |
|
